Eine bebilderte Anleitung zum Batteriewechsel
beim Fahrradcomputer (Höhenmesser, Pulsfrequenzmesser) Ciclocontrol HAC 4

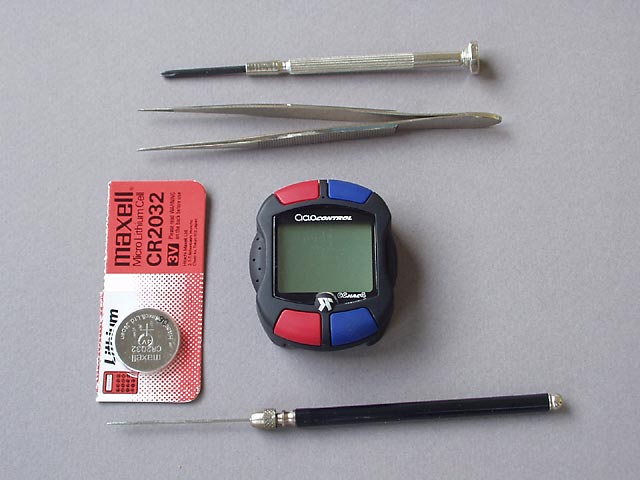

Der Batteriewechsel beim Ciclocontrol (Ciclomaster) HAC 4 ist nichts für unterwegs. Diese Anleitung bezieht sich auf ein Ende 1999 gekauftes Gerät. Da sich die dem Gerät beigepackte Anleitung ebenfalls auf die Modelle HAC 2 und HAC 3 bezog, dürften die nachfolgend gezeigten Arbeitsschritte auch für diese Geräte zutreffen. Bitte überprüfen Sie aber bei neueren Modellen in jedem Fall anhand der Hinweise zum Batteriewechsel in der Anleitung von Ciclosport, ob sich über die Optik hinaus etwas geändert hat. Bild 1 zeigt das benötigte Werkzeug:

- Kreuzschlitzschraubendreher Größe 0
- eine feine Nadel (ruhig noch etwas dünner als die abgebildete)
- Pinzette.


Bild 1


Bild 2

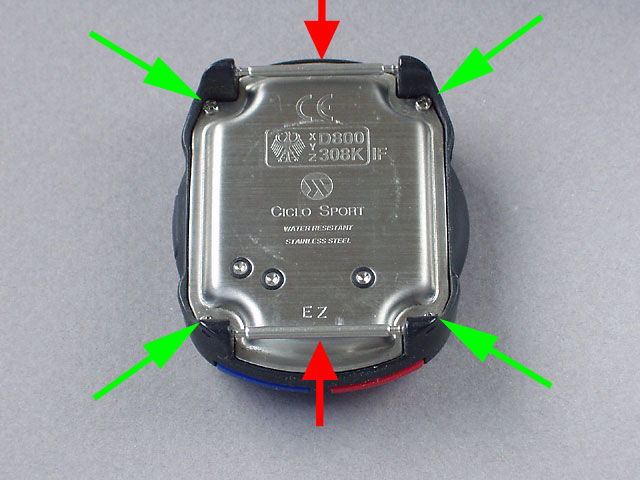

Zuerst werden die Stifte der Armbandhalterung (rote Pfeile auf Bild 2) entfernt, indem man sie an einem Ende zwischen die Fingernägel nimmt und gegen den Widerstand der innenliegenden Feder zusammenschiebt. Achtung: Wenn man sie unbedacht loslässt, können die Dinger wegspringen.

Anschließend die vier Kreuzschlitzschrauben lösen. Es empfiehlt sich, hierbei den Deckel der Rückwand herunter zu drücken, damit die Plastikgewinde, in denen die Schrauben sitzen, nicht durch den Federdruck von innen unnötig belastet werden.

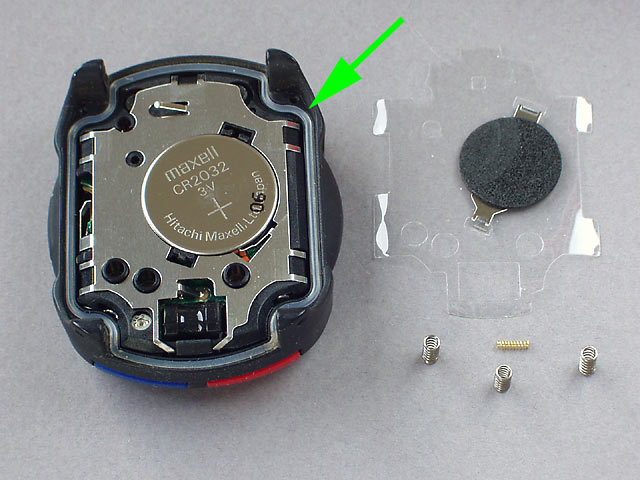

Den HAC4 waagerecht, mit der Unterseite nach oben halten und den Deckel abheben. Manchmal klebt die Dichtung (grüner Pfeil auf Bild 4) am Deckel.


Bild 3

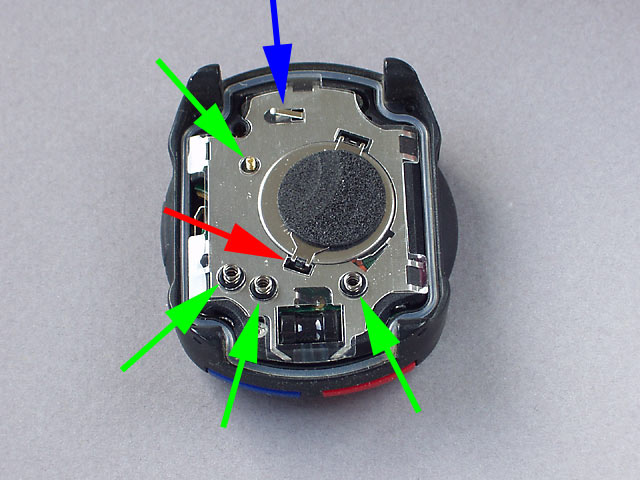

Jetzt mit der Pinzette die vier losen Federn herausheben und beiseite legen. Die drei großen Federn stellen den Kontakt zur Fahrradhalterung her, die kleine Feder dient wohl der Erzeugung der Signaltöne. Die Batterie ist durch eine Plastikfolie abgedeckt, mit der eine kleine Metallspange verbunden ist, auf der wiederum ein Schaumgummiflecken aufgeklebt ist. Das ganze ist eine Einheit, zu sehen rechts auf Bild 4. Beachten Sie, dass eine Kontaktlasche durch einen Ausschnitt in der Folie geführt wird (blauer Pfeil auf Bild 3). Die Metallspange hält die Batterie im Batteriefach fest. Dort wo auf Bild 3 der rote Pfeil hinweist, greift die Spange über eine winzige Plastiknase. Über diese Nase muss die Spange mit der Nadel gehebelt werden. Jetzt kann die Folie abgehoben und die Batterie entnommen werden.


Bild 4

Der Zusammenbau verläuft entsprechend. Die Metallspange wird oben eingehängt (genau hinsehen, ob das auch wirklich der Fall ist) und über der Plastiknase wieder vorsichtig eingerastet. Beim Festschrauben des Deckels sollte man zunächst den Deckel korrekt auflegen und andrücken, dann erst die Schrauben über Kreuz festziehen.
